灌水・排水計画
壁面緑化を継続的に維持するためには、植物に必要な水を安定して供給する灌水計画と、余剰水を適切に処理する排水計画の両方が欠かせません。水管理の基本的な考え方を整理します。
本ページの位置づけ
本ページは灌水・排水計画における一般的な考え方をご紹介するものであり、特定の建物に対する完成されたエンジニアリング設計を示すものではありません。防水層との取り合い、配管・電気設備の設計・施工、漏水対策の詳細は、必要に応じて灌水設備の専門業者、防水・設備の設計者等、適切な資格を持つ専門家と連携して検討する必要があります。
灌水・排水計画で確認すべき10の観点
壁面緑化の水管理は、給水から排水まで一連の流れとして捉える必要があります。以下に代表的な検討項目を整理します。
1. 水源・給水計画
灌水に用いる水源には、上水道、雨水貯留、再生水などの選択肢があります。水源の種類によって、必要な配管・ろ過設備・水質管理の考え方が異なります。建物の立地や既存の給水設備の能力を踏まえ、安定的に水を確保できる計画を検討することが出発点となります。
2. 点滴灌水
植栽基盤に近接したチューブやドリッパーから、必要な量の水を少しずつ供給する灌水方式です。壁面緑化では、表面からの蒸発を抑えつつ根域に直接水を届けられる点が評価され、多くのシステムで採用されています。ドリッパーの目詰まりや配置間隔の偏りは、生育不良の一因となるため、定期的な点検が必要です。
3. 自動灌水の考え方（コントローラー・電源・維持管理）
タイマーやセンサーと連動したコントローラーにより、灌水のタイミングと量を自動的に制御する方式です。安定した電源供給の確保、停電時の対応、コントローラー自体の経年劣化への備えなど、機械・電気設備としての維持管理体制をあらかじめ計画しておく必要があります。設定内容は季節や植物の生育段階に応じて見直すことが望まれます。
4. 水の分配（均一性）
壁面全体、あるいはモジュール単位で水が均等に行き渡らないと、特定の箇所だけ乾燥や過湿が生じ、生育のムラにつながります。配管の圧力損失や高低差を考慮した分配設計、定期的な散水パターンの確認が、均一な生育を保つうえで重要です。
5. 水分モニタリング
植栽基盤の水分状態を把握するため、センサーによる計測や目視確認を組み合わせたモニタリング体制を検討します。水分データを継続的に記録することで、灌水スケジュールの妥当性を確認し、過不足の早期発見につなげることができます。
6. 排水の回収
灌水された水のうち、植物に吸収されなかった余剰分は、排水として適切に回収する必要があります。排水経路が不十分だと、壁面や床面への水だまり、外装材の劣化につながる可能性があります。回収した水を再利用する計画を含めて検討する場合もあります。
7. オーバーフロー対応
豪雨時や灌水設備の誤作動時には、想定を超える水量が発生する可能性があります。オーバーフロー時の排水経路をあらかじめ確保し、想定外の水量が建物内部や隣接部位に影響しないよう計画しておくことが重要です。
8. 防水層との取り合い
壁面緑化設備は、建物の防水層と密接に関わります。灌水設備や植栽基盤の設置によって防水層を傷つけたり、貫通部から浸水したりするリスクを避けるため、防水層の仕様・施工範囲を正確に把握したうえで計画することが必要です。この検討は、防水・建築の専門家との連携が前提となります。
9. 漏水防止（点検）
配管の接続部、ドリッパー、貯水タンクなどは、経年とともに漏水のリスクが高まる箇所です。定期的な目視点検、圧力テスト、配管材の交換計画などを組み合わせることで、漏水の早期発見・早期対応が可能になります。漏水は建物内部への浸水や構造材の劣化につながる可能性があるため、継続的な点検体制の構築が重要です。
10. 維持管理アクセス（点検・サービス性）
灌水・排水設備は、設置後も継続的な点検・部品交換・清掃が必要です。コントローラーや配管、フィルターなどへのアクセス経路を計画段階で確保しておくことで、維持管理の負担を軽減し、不具合発生時の対応を迅速化できます。高所に設置される設備については、点検時のアクセス方法や安全対策もあわせて検討する必要があります。
水管理計画検討の進め方
水源と給水能力の確認
既存の給水設備の能力、水源の種類、使用可能な水量を確認します。
灌水方式の比較検討
植物の種類やシステム形式に応じて、点滴灌水などの方式を比較します。
自動化・モニタリング方法の検討
コントローラーやセンサーの要否、電源の確保方法を検討します。
排水・防水との整合確認
排水経路、オーバーフロー対応、防水層との取り合いを確認します。
維持管理体制の整理
点検頻度、アクセス方法、専門業者との連携体制を整理します。

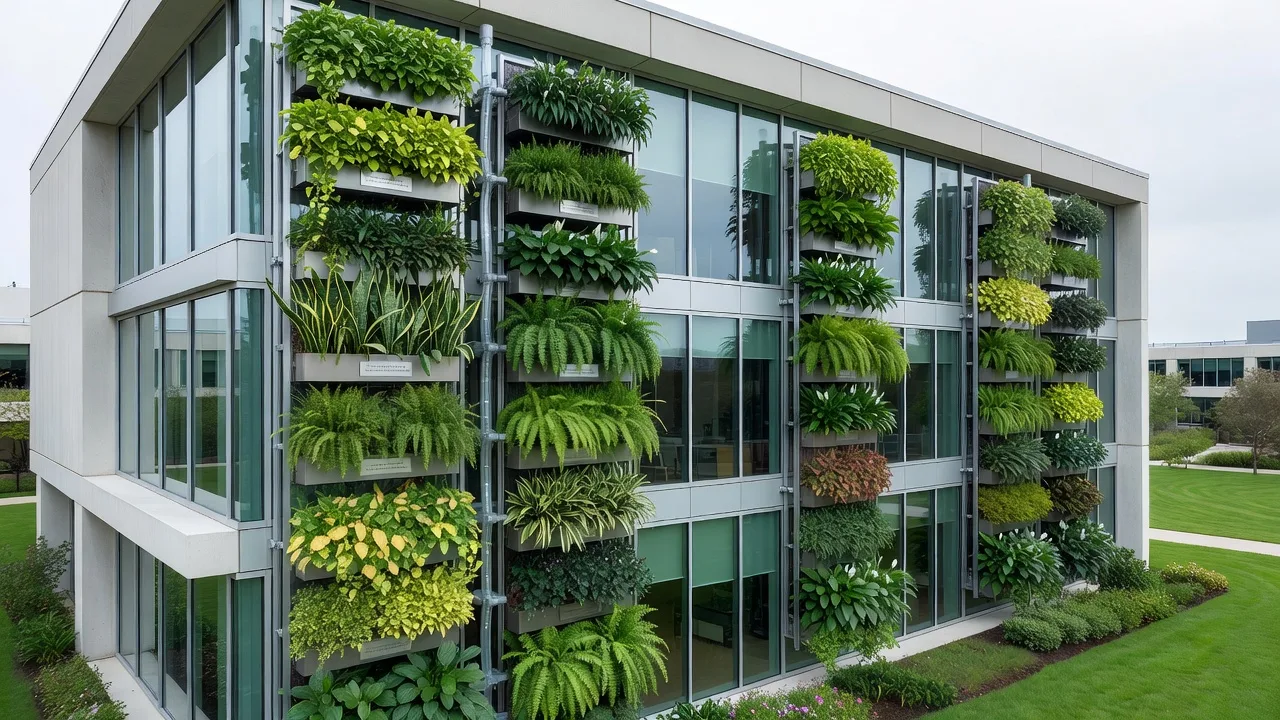

水管理のイメージ
